Hoe installeer je een 4G/5G Stella Doradus versterker

Als u de tests al hebt voltooid en de apparatuur al hebt, kunt u direct naar stap 2 gaan

Voordat u een 4G- of 5G-versterker installeert, is het belangrijk om eerst de sterkte van het mobiele signaal buiten te meten. Voor zeer nauwkeurige metingen kan een installateur een spectrumanalysator zoals de Stella Doradus TestTool gebruiken. Voor een eenvoudige en snelle aanpak kunt u echter ook uw smartphone gebruiken.

1. Richt op een nabijgelegen relaisantenne

Begin met het identificeren van de relaisantenne die het dichtst bij het gebouw staat dat u wilt uitrusten. Afhankelijk van het land gebruikt u de juiste kaart:

- Frankrijk: Cartoradio.fr
- Nederland: Antennekaart.nl of het Antenneregister
- België: Zendmast.be of de BIPT antennekaart

Voer het adres van het gebouw in en ontdek de dichtstbijzijnde antenne, inclusief de gebruikte operatoren en frequenties.

2. Controleer het signaal en bepaal de richting van de buitenantenne

Ga met uw smartphone op het dak of op een hoog punt in de buurt van het gebouw staan. U kunt nu de beste richting bepalen om het sterkste mobiele signaal te ontvangen door de dichtstbijzijnde antennes te lokaliseren.

• Op Android:



Installeer een app zoals "Network Cell Info Lite" " of "NetMonster ".
Het informeert u over de gebruikte frequentie (LTE- of UMTS-band), de operator en de signaalsterkte (RSSI in 2G/3G, RSRP in 4G)

• Op iPhone:



• Typ *3001#12345#* een druk op de oproepknop om het verborgen menu te openen.
• Ga naar "Serving Cell Info" "om de LTE-band te zien (bijv.: Band 3 = 1800 MHz, Band 20 = 800 MHz).

Uw smartphone zoekt automatisch naar de beste netwerkantenne, zodat u kunt vertrouwen op de relaisantenne die vooraf door uw smartphone is geselecteerd. Let op de beschikbare frequenties (700 MHz, 800 MHz, 900 MHz, 1800 MHz, 2100 MHz, 2600 MHz).

3. Bepaal de locatie van de repeater

Het is belangrijk om deze stap te plannen, omdat de repeater op een centrale locatie in het gebouw moet worden geplaatst, dicht bij een stroombron en beschermd tegen elektrische storingen. Het doel is om zoveel mogelijk kamers te bestrijken terwijl de kabellengte tot een minimum wordt beperkt .

4. Rond uw aankopen af

Bevestigingen :De bevestigingsmaterialen zijn afhankelijk van het type muur waaraan u de antennes wilt bevestigen. Daarom leveren wij de schroeven niet mee.

Ondersteuning voor de buitenantenne : Afhankelijk van uw installatie kan het nodig zijn om een maststeun te voorzien om de buitenantenne (voor signaalontvangst) te bevestigen.

Kabellengte: Houd er ook rekening mee dat u de lengte van de benodigde kabels moet inschatten.

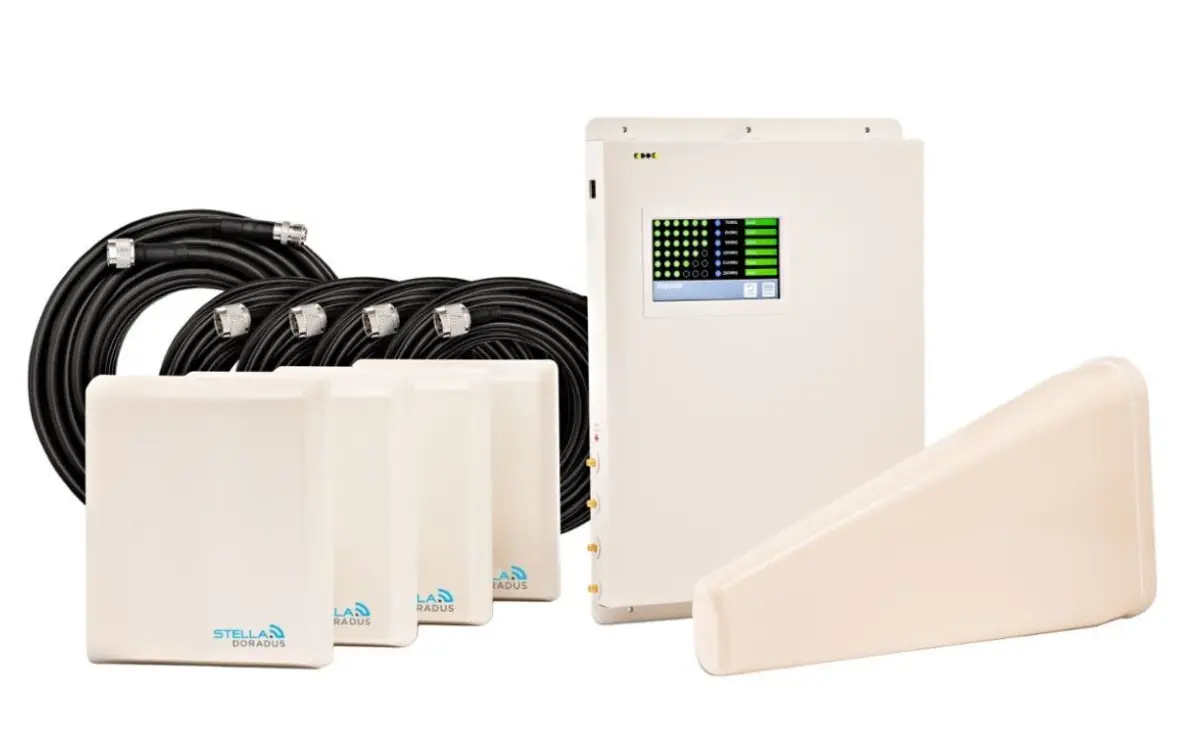

Stella Doradus-repeaters gebruiken doorgaans een directionele Yagi- of PANTRI-NF-antenne om het signaal van buitenaf op te vangen en naar de binnenruimte te versterken.

Montage van de buitenantenne

1. Bevestig de buitenantenne aan een mast of een stevige steun op het dak. Let op: de ondersteuning wordt niet meegeleverd.

2. Richt de antenne op het dichtstbijzijnde basisstation (zoals vastgesteld tijdens signaalanalyse). Zorg ervoor dat de antenne vrij is (geen obstakels zoals bomen of gebouwen).

3. Beveilig de bevestigingsmiddelen en beschermde verbindingen tegen weersinvloeden met isolatietape of krimpkous.

4. Sluit de coaxkabel van de antenne aan op de versterker en laat de kabel via een speciale buis door het gebouw lopen.
Let op: Hoe langer de kabel, hoe meer signaalverlies. Over het algemeen wordt een kabel van 15 meter aanbevolen (meegeleverd in onze kits)

De repeater plaatsen

Bevestig de repeater aan een muur of op een plank in een bijkeuken of kantoor. Zorg ervoor dat de kamer minimaal een beetje geventileerd wordt om oververhitting te voorkomen.

Buitenantenne aansluiten

Sluit de coaxkabel van de buitenantenne aan op de "Outdoor"-poort van de repeater.
Controleer of de SMA-connector goed vastgeschroefd is om signaalverlies te voorkomen.

Installatie van binnenantennes

Stella Doradus-repeaters ondersteunen meerdere binnenantennes, zoals paneel- of koepelantennes.

• Plaats de antennes op strategische locaties om een zo groot mogelijk gebied te bestrijken.

• Sluit elke antenne aan op de overeenkomstige poort van de repeater met behulp van de meegeleverde kabels.

Systeemvoeding

Sluit de voeding van de repeater aan op een stopcontact en controleer of de led-indicatoren gaan branden. Zo weet je zeker dat de set correct functioneert en klaar is voor gebruik.
